Строительство криогенного резервуара 500 м³ для хранения жидкого кислорода

Заказчик: ПАО «Криогенмаш»
Конечный заказчик: Томский филиал ООО «Криогенмаш-Газ»
Месторасположение объекта: Томская область, г. Томск, Кузовлевский тракт, д. 2
Объемы работ: Проектирование, поставка оборудования, шефмонтаж, автономные и комплексные испытания, ввод в эксплуатацию

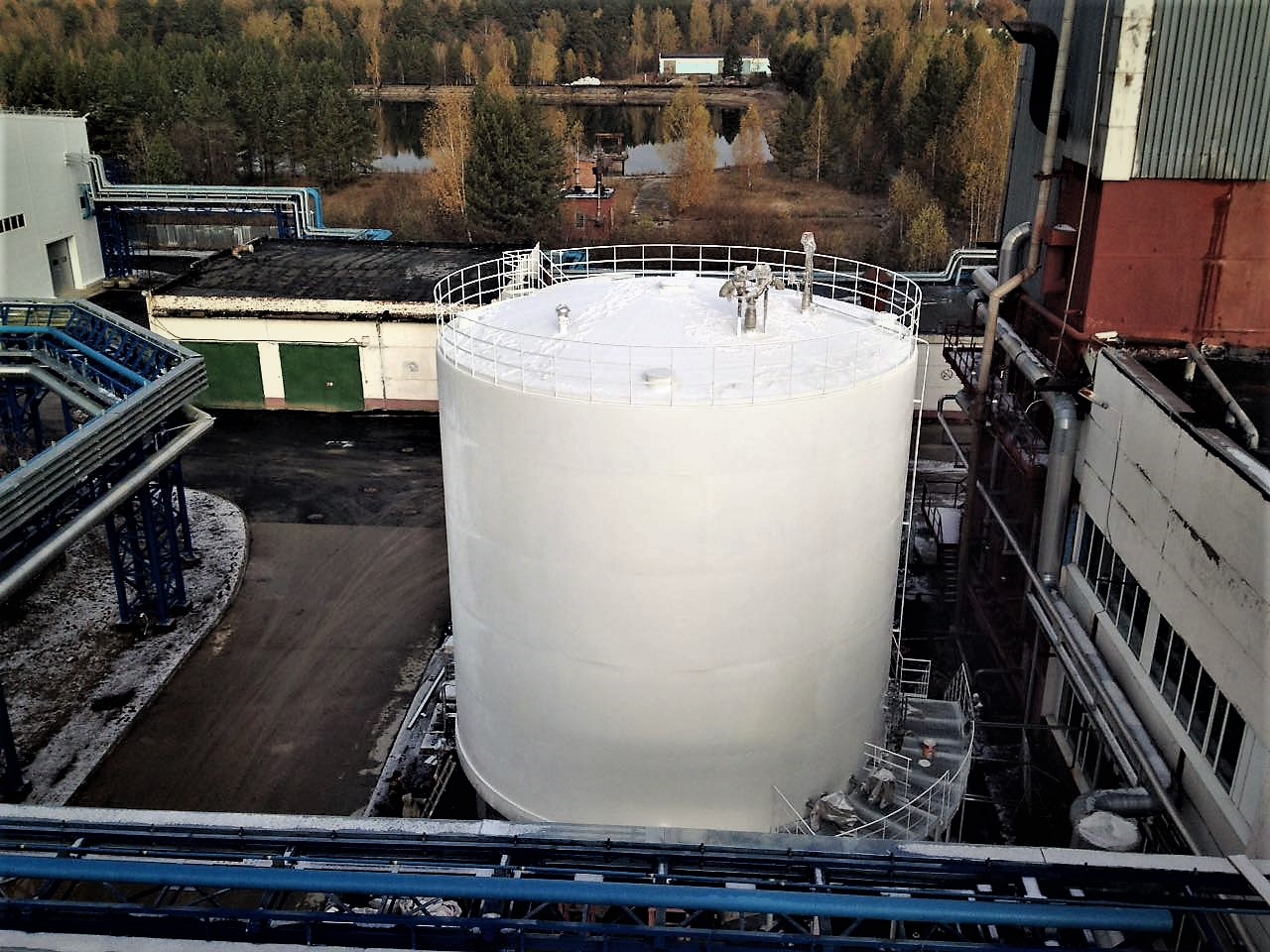

Криогенный резервуар для хранения О₂

Криогенный резервуар с плоским днищем предназначен для приема жидкого кислорода (далее ЖК) из воздухоразделительной установки, длительного хранения ЖК, выдачи ЖК в насосные агрегаты (центробежный и поршневой) и выдачи ЖК в автомобильные заправщики, а также приема ЖК из автомобильных заправщиков.

Конструкция криогенного резервуара

Конструктивно криогенный резервуар состоит из внутреннего сосуда и кожуха. Внутренний сосуд изготавливается из легированной стали аустенитного класса, кожух изготавливается из углеродистой стали. Внутренний сосуд и кожух крепятся к фундаменту при помощи закладных деталей, утапливаемых в фундаменте.

Теплоизоляционная полость между внутренним сосудом и кожухом заполнена теплоизолирующим материалом — перлитовым вспученным песком.

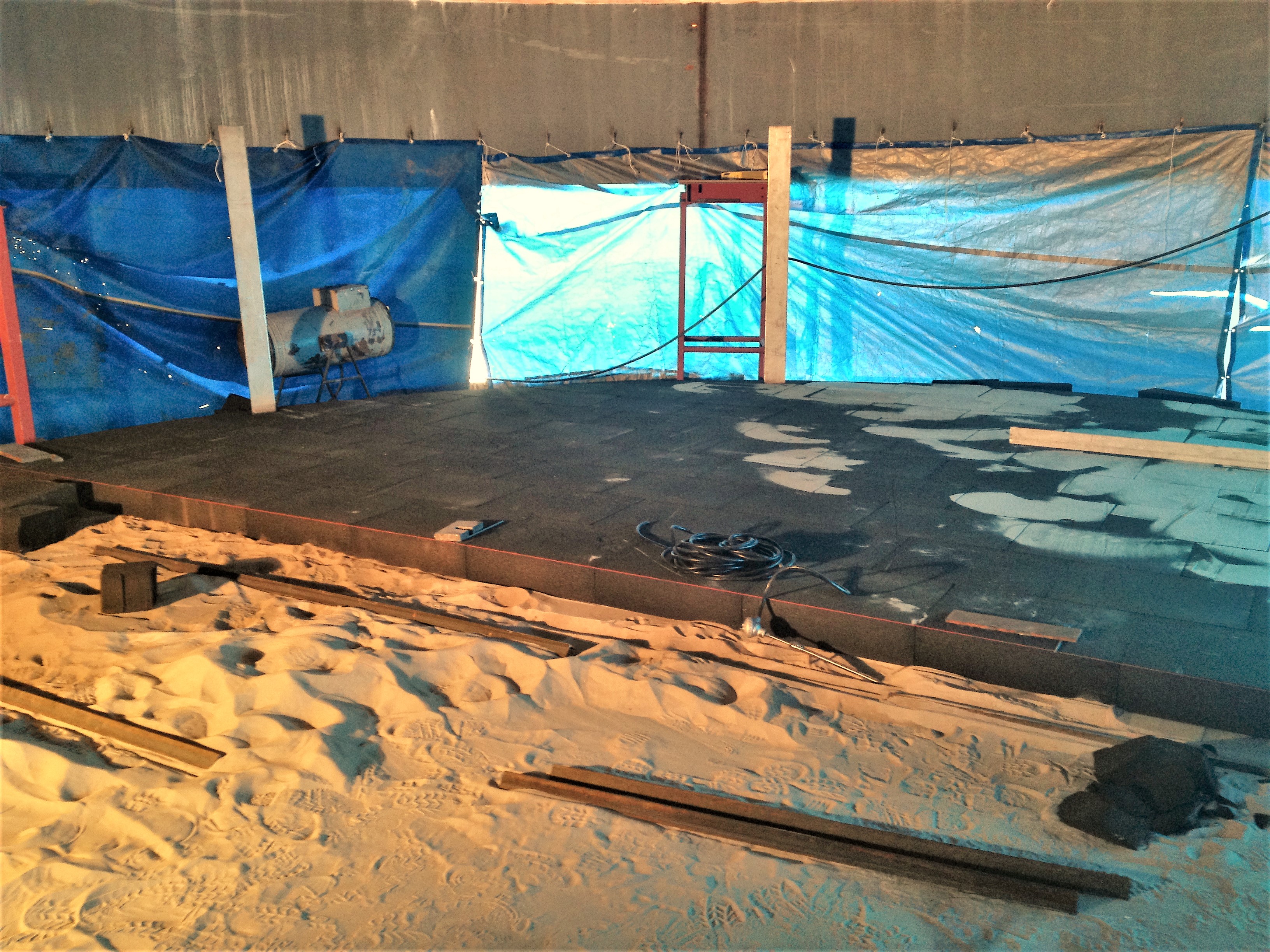

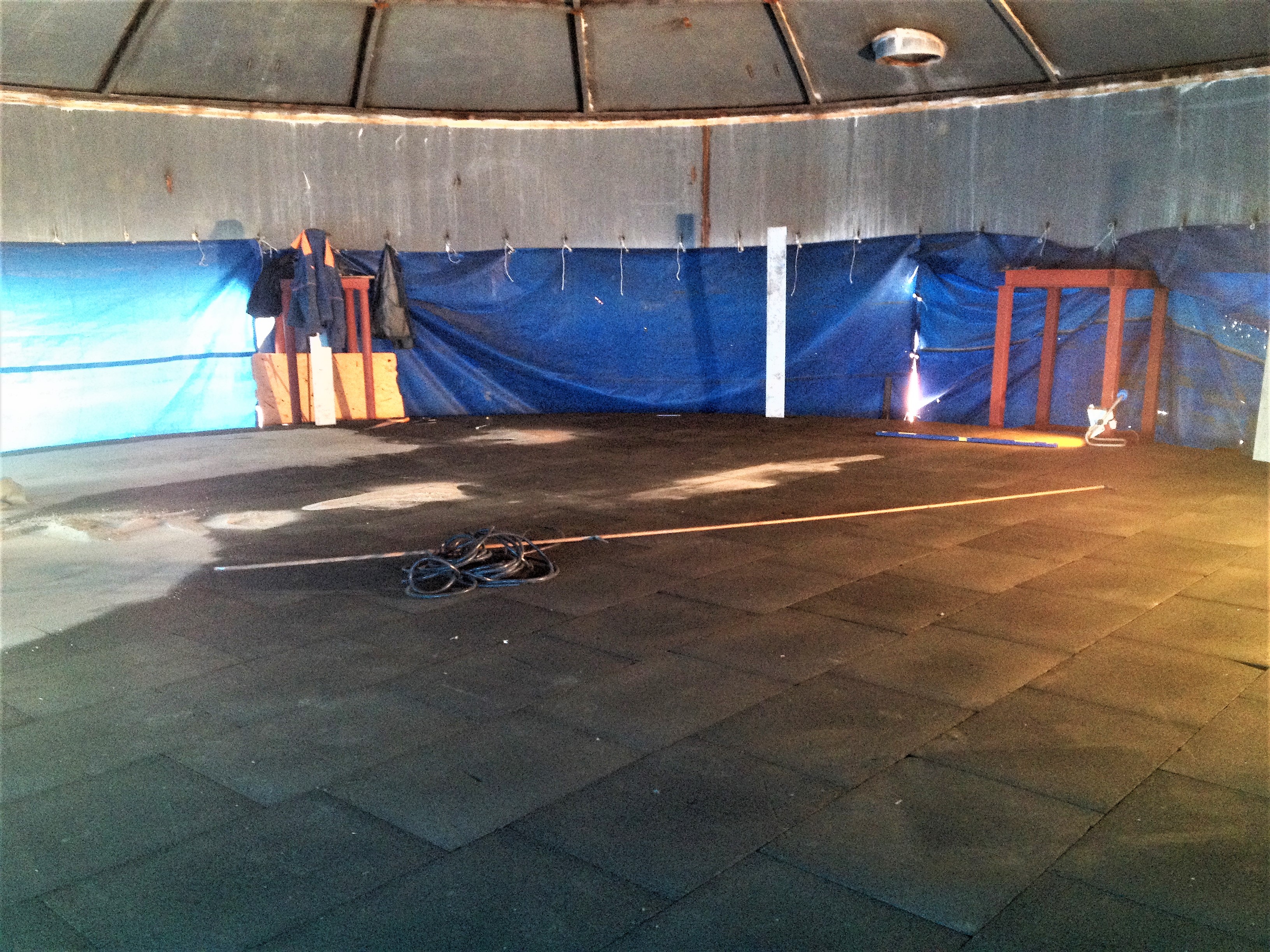

Теплоизоляция между днищем внутреннего сосуда и фундаментом выполнена из блоков пеностекла необходимой прочности и теплопроводности.

С целью предотвращения попадания атмосферной влаги в теплоизоляцию организован наддув теплоизоляционной полости газообразным азотом из коллектора, расположенного в донной части кожуха резервуара.

Резервуар оснащен люк-лазами для доступа во внутренний сосуд, в теплоизоляционную полость и люками для засыпки и выгрузки перлита.

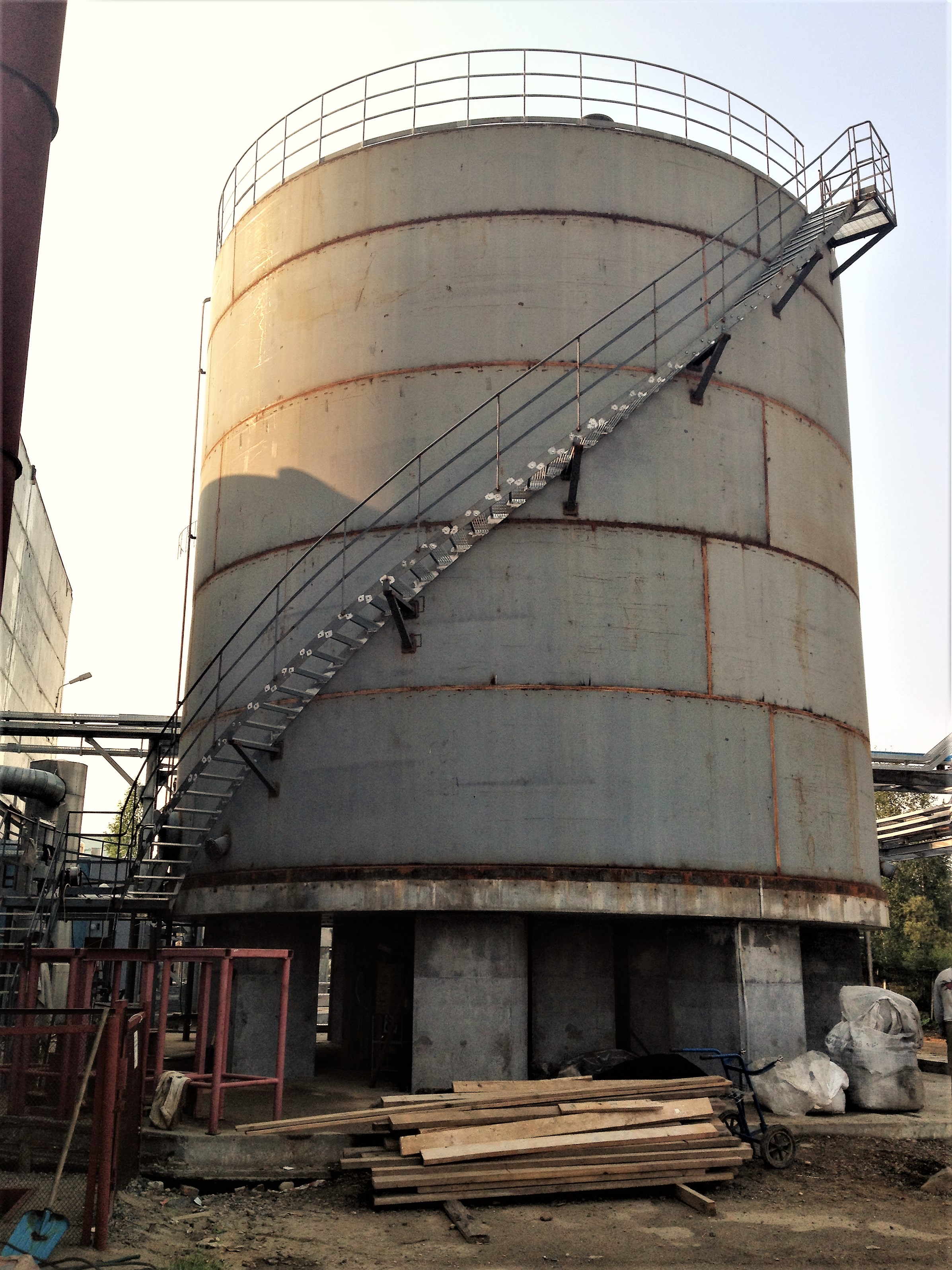

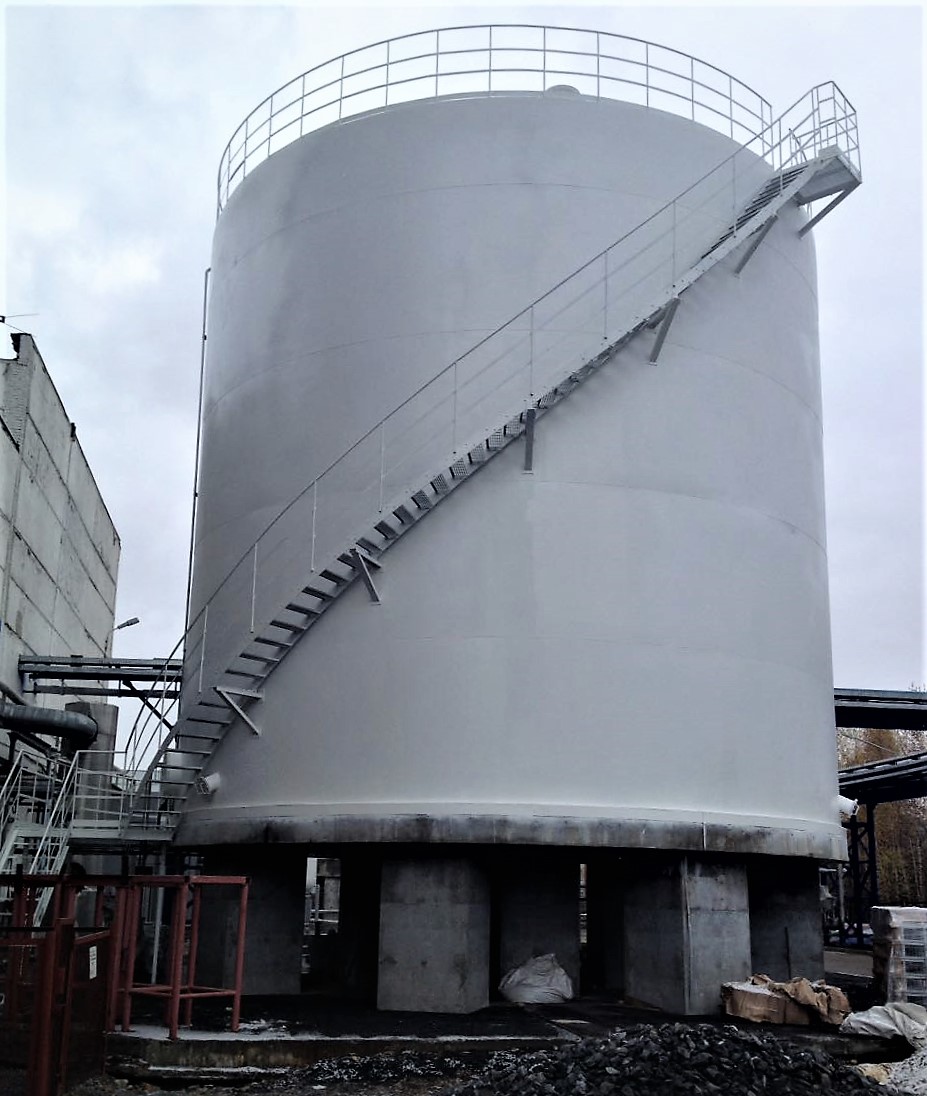

Для обслуживания люков, запорной арматуры и предохранительных устройств на крыше кожуха имеются площадки с ограждением. Доступ на площадки обеспечивается при помощи винтовой лестницы на боковой стенке кожуха или шахтной лестницы, устанавливаемой рядом с резервуаром на отдельном фундаменте.

Резервуар оснащен технологическими трубопроводами, запорной и предохранительной арматурой и контрольно-измерительными приборами.

Прием жидкого кислорода в резервуар осуществляется по трубопроводу из воздухоразделительной установки или от автомобильного заправщика.

Рабочее давление во внутреннем сосуде автоматически поддерживается на заданном уровне с помощью контура наддува, включающего в себя испаритель наддува, расположенного под резервуаром, датчики давления и регулирующую арматуру с пневмоприводом.

Система управления

Система контроля и управления криогенного резервуара представляет собой локальную панель управления, на которой отображаются и передаются в систему управления Заказчика следующие параметры:

• параметры резервуара (температура, давление, уровень);
• положение исполнительных механизмов (автоматические запорные клапаны — открыт/закрыт, регулирующие клапаны — степень открытия);
• аварийные параметры.

Управление автоматическими запорными и регулирующими клапанами осуществляется как с локальной панели управления, так и из системы управления Заказчика.

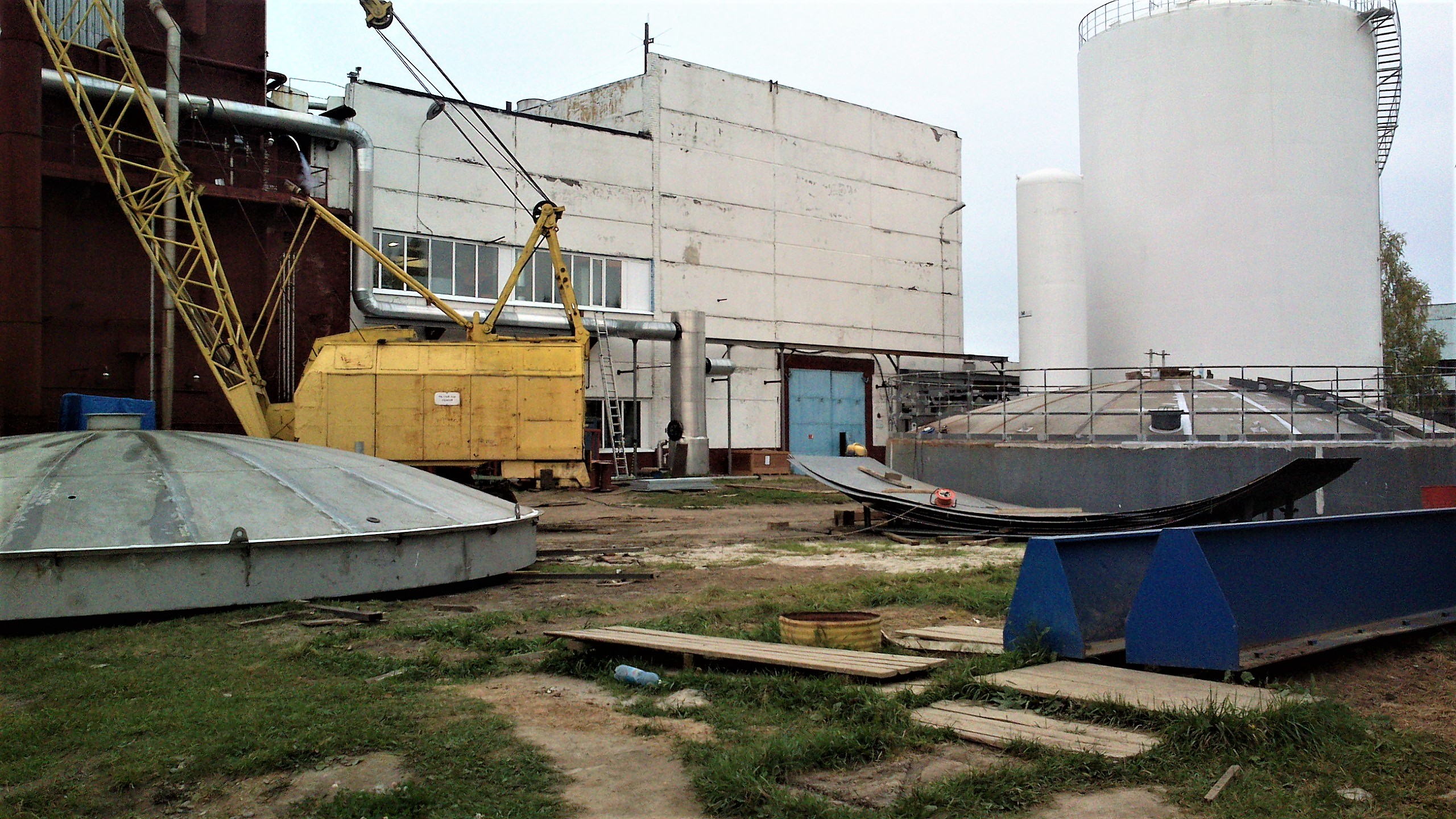

Монтаж криогенного резервуара
